Analiza navora - Večja zanesljivost procesa zahvaljujoč preskusom vijačnih spojev

Zakaj je potrebna analiza navora?

Vijaki za oblikovanje navojev se pogosto uporabljajo pri gradnji strojev. Ker pa različni materiali, vrste vijakov, globine privijanja, geometrija lukenj in drugi parametri ne zagotavljajo univerzalnih informacij o navorih, so analize navora nepogrešljive za zanesljive vijačne povezave. V Bossardovem oddelku za inženiring aplikacij so analize navora del našega vsakodnevnega poslovanja. Navorne momente v območju od 0,1 do 1500 Nm je mogoče meriti in zabeležiti na preskusnih postajah za vijačenje. Po potrebi ima Bossard tudi akreditirane laboratorije v vsaki svetovni regiji z ustreznimi testnimi kompetencami za priznano validacijo.



Kako se izvaja analiza navora?

Kadar je mogoče, se analize navora izvajajo na originalnih komponentah stranke. Med preskusom se povezave zategnejo, dokler ne odpovejo. Posledično se komponente po testu uničijo in jih ni več mogoče uporabljati.



Kako se ocenjujejo podatki?

Po testu naši inženirji aplikacije ocenijo zabeležene krivulje navora in kota vrtenja. Določena sta tako navor privijanja kot navor prekomernega privijanja. Dobljene krivulje navora in kota vrtenja se lahko nato uporabijo za smiselne sklepe o obnašanju in odpovedi povezav.



Kaj je cilj analize navora in kakšne so koristi za stranko?

Preden se povezava lahko šteje za zanesljivo, mora sovpadati več dejavnikov. Na primer, navor prevelikega zategovanja, pri katerem povezava odpove, mora biti bistveno večji od navora privijanja, ki je potreben za oblikovanje navoja. Šele takrat je mogoče zanesljivo določiti priporočeni zatezni moment in vi kot stranka ste lahko prepričani, da je spoj mogoče pravilno zategniti, s čimer se zmanjša tveganje okvare vaše komponente.

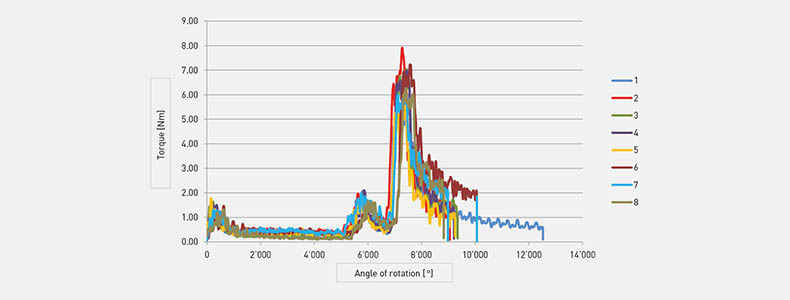

Slika 1: Tehnično optimalne krivulje navor/kot vrtenja

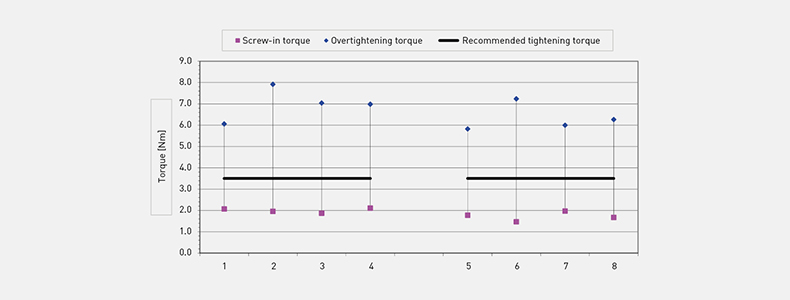

Slika 2: Vrednotenje s priporočilom zateznega momenta za stranko na podlagi 2 predlaganih pritrdilnih rešitev.



Zakaj je Bossard / KVT-Fastening pravi partner?

Naše stranke imajo koristi od našega visoko usposobljenega osebja in dolgoletnih izkušenj s tehnologijo pritrditve. Poleg tega je naša zmožnost dostopa do akreditiranih in najsodobnejših merilnih in preskusnih zmogljivosti osnova za zanesljivo zagotavljanje kakovosti in kakovosti izdelkov.



Obrnite se na naše strokovnjake in izvedite več o naših storitvah strokovnih testov. Veseli smo, da se oglasite!
