HBMs_PEM_2017

PEM® – VTISNI VEZNI ELEMENTI

Vtisni vezni elementi PEM® se vstavljajo v luknje na obdelovancu. Vtisni element razrine material v področju izvrtine. Material steče pod pogoji hladne deformacije v zareze na področju stebla veznega elementa. Nazobčanje ali posebna oblika glave preprečujeta zasuk elementa – vtisni element se zlije z obdelovancem. Obenem vezni elementi PEM® ne povzročajo poškodb ali izboklin na zadnji strani obdelovanca.

Prednosti:

  • Prenašajo ekstremne obremenitve tudi v tanjših pločevinah nad 0,5 mm
  • Posebna obdelava izvrtin ni potrebna
  • Brez urezovanja navojev
  • Idealno za obarvane površine
  • Visoka natančnost pozicioniranja

Z veseljem vam pomagamo

Zahvaljujoč široki in obsežni ponudbi jih lahko uporabite na veliko načinov za najrazličnejše aplikacije.

Z veseljem vas podpremo pri iskanju in izbiri najboljšega izdelka za reševanje vaših izzivov.

Izkoristite naše dolgoletne izkušnje in preverite, kako lahko naše rešitve ustvarijo resnično dodano vrednost za vaše podjetje. Ponujamo:

  • Optimizacijo C-delov - zmanjšanje raznolikosti delov
  • Razvojno partnerstvo
  • Avtomatizacijo in spremljanje procesov
  • Celovite sisteme – vse iz enega vira

Svetujemo vam hitro, brezplačno in kompetentno.

> Kontaktirajte nas zdaj

SFL Beratung

IZVLEČEK IZ CELOTNEGA ASORTIMANA VTISNIH ELEMENTOV PEM®:

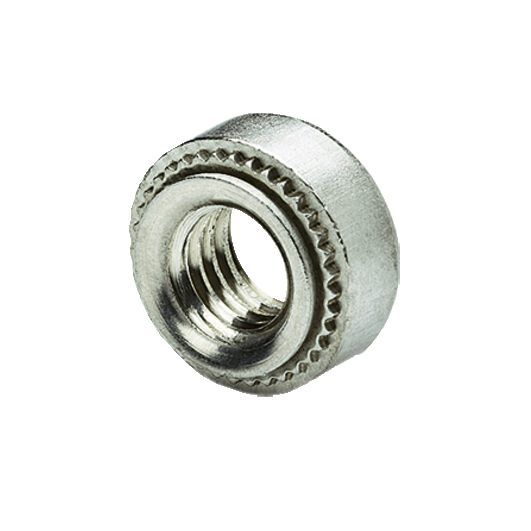

Vtisne matice | PEM®

Vtisne matice prenesejo visoke sile zasuka in iztrganja. Na voljo so v različnih dolžinah stebla. Vtisne matice so primerne za vgradnjo v kovinske materiale, delno tudi v VA-pločevine. V paleti izdelkov so tudi matice z obojestranskim robom, zaprte matice, samovarovalne matice in miniaturne izvedbe. Obenem je na voljo še linija za vtiskovanje v tiskana vezja.

Izvedba:

  • Na voljo so različni materiali, izvedbe površine, dolžine in različice

Velikosti navojev:

  • Od M2 do M12

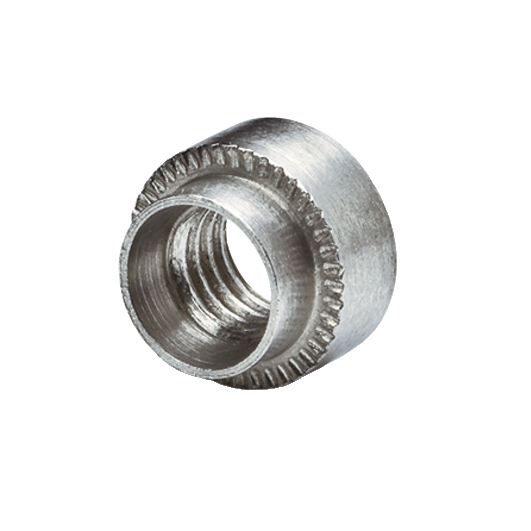

Okrogle vtisne matice | PEM®

Okrogle vtisne matice so primerne za obojestransko obremenjene, proti zasuku zavarovane vijačne zveze v tankostenskih obdelovancih. Izvedbe tipa RMHB so bile razvite posebej kot miniaturne različice za vgradnjo v omejenem prostoru. V nasprotju z vtisnimi maticami je pri teh steblo zakovičeno. Zato razdalja do roba pločevine ni več bistveni faktor.

Material:

  • Jeklo, pocinkano, brezbarvno pasivirano

Velikosti navojev:

  • M3 – M4 – M5

Ostale izvedbe in velikosti navojev na zahtevo

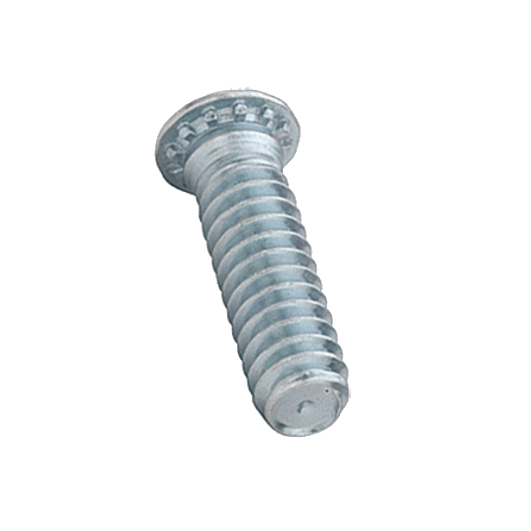

Vtisni vijaki | PEM®

Vtisni vijaki za skoznje luknje so po vtiskovanju na strani glave poravnani s površino. Dodatno zatiskovanje ali varjenje ni potrebno. Lahko se uporabljajo v kovinskih materialih, delno tudi v VA-pločevinah. Izvedbe vijakov za visoke obremenitve s povišano glavo omogočajo še višje sile zasuka in iztrganja. Posebni vijaki za uporabo v slepih luknjah omogočajo „nevidno montažo“.

Izvedba:

  • Na voljo so različni materiali, izvedbe površine, dolžine in različice

Velikosti navojev:

  • Od M2,5 do M10 ter grobi navoji

Ostale izvedbe in velikosti navojev na zahtevo

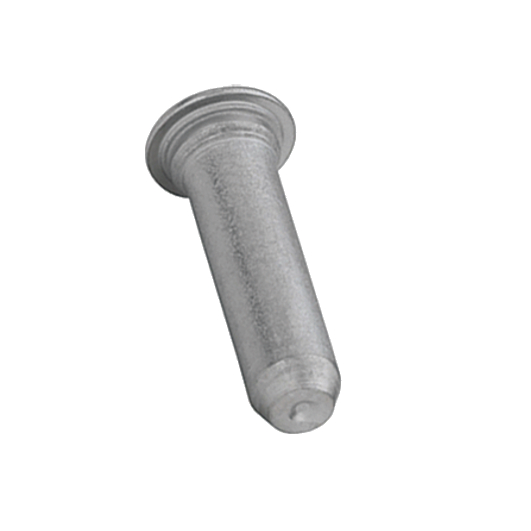

Vtisni sorniki (brez navoja) | PEM®

Na voljo so tudi vtisni sorniki brez navoja za kovinske materiale. Lahko se uporabijo kot sorniki za pozicioniranje ali kot aretirni zatiči.

Izvedba:

  • Na voljo so različni materiali, dolžine in različice

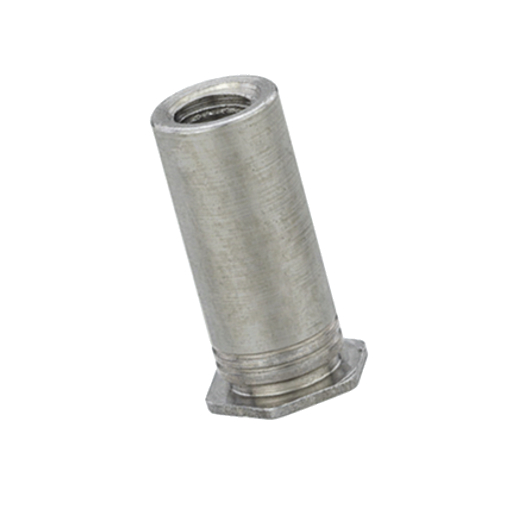

Vtisne puše | PEM®

Vtisne puše za skoznje luknje so po vtiskovanju na strani glave poravnane s površino. Dodatno zatiskovanje ali varjenje ni potrebno. Na voljo so v odprti in zaprti izvedbi. Lahko se uporabljajo v kovinskih materialih, delno tudi v VA-pločevinah. Varnost pred zasukom je zagotovljena s šestkotno glavo. Posebne puše za uporabo v slepih luknjah omogočajo „nevidno montažo“.

Izvedba:

  • Na voljo so različni materiali, dolžine in različice

Velikosti navojev:

  • M3 – M4 – M5 in miniaturni navoji ter različne možnosti skoznje luknje

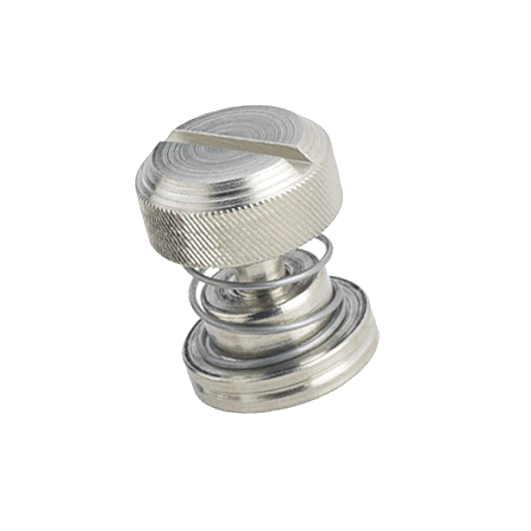

Vtisni vijaki za hitro zaklepanje | PEM®

Vtisni vijaki za hitro zaklepanje so neizgubljivi vijaki z vzmetjo ali brez. Velika raznolikost možnosti pritrjevanja in snemanja, različne naležne površine in dolžine vijakov.

Izvedba:

  • Na voljo so različni materiali, dolžine in različice

Velikosti navojev:

  • M3 – M4 – M5 – M6

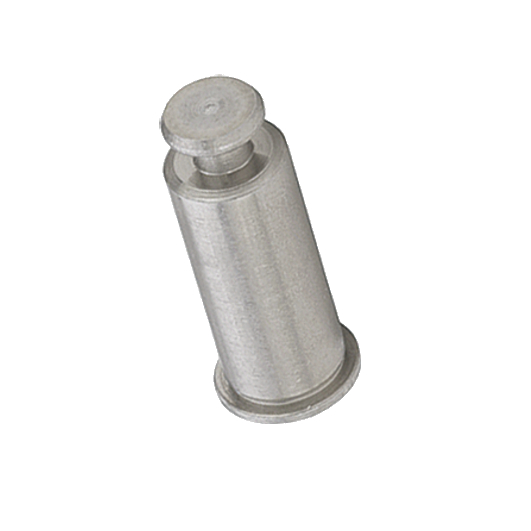

Distančniki | PEM®

Vtisni distančniki za montažo z „luknjo ključavnice“ se lahko uporabljajo v kovinskih obdelovancih. Omogočajo hitro namestitev in razstavljanje delov.

Izvedba:

  • Nerjaveče jeklo, različne distance

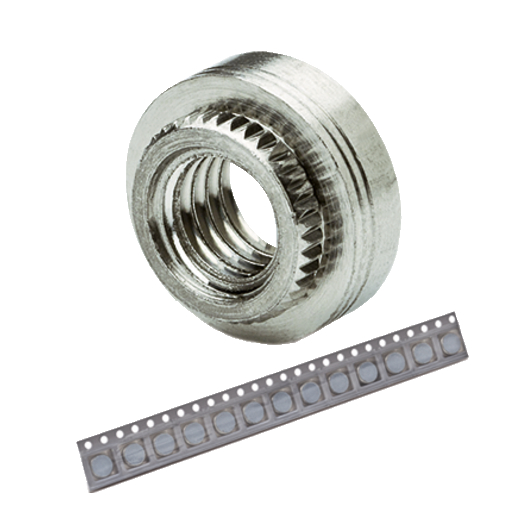

Matice za SMT-montažo | PEM®

Te vtisne matice so nanizane na trak in se uporabljajo posebej pri opremljanju ploščic tiskanih vezij. Na voljo so z ali brez točke za lepljenje. Lahko se prispajkajo v luknje s skoznjim kontaktom ali v luknje brez kontakta. Nevarnost nastanka poškodbe na ploščici tiskanega vezja je s tem postopkom izključena.

Material:

  • Pocinkano jeklo

Velikosti navojev:

  • M2 – M2,5 – M3 – M4 –M5

Ostale izvedbe in velikosti navojev na zahtevo

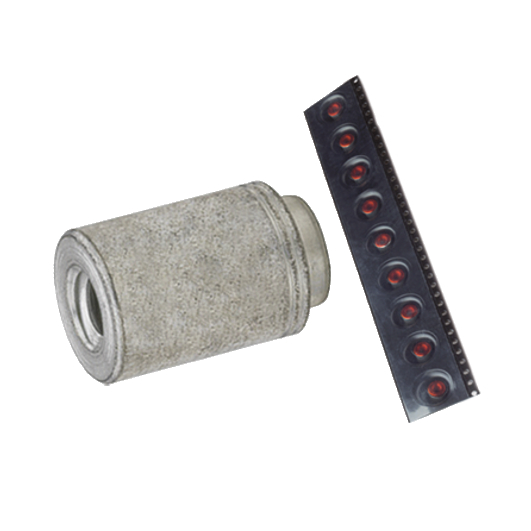

Distančne puše za SMT-montažo | PEM®

Te vtisne distančne puše so nanizane na trak in se uporabljajo posebej pri opremljanju ploščic tiskanih vezij. Na voljo so z ali brez točke za lepljenje. Lahko se prispajkajo v luknje s skoznjim kontaktom ali v luknje brez kontakta. Nevarnost nastanka poškodbe na ploščici tiskanega vezja je s tem postopkom izključena.

Material:

  • Pocinkano jeklo

Velikosti navojev in izvedbe:

  • M3 in skoznje luknje 3,6 – 4,2

Ostale izvedbe in velikosti navojev na zahtevo

PROGRAM STROJEV PEMSERTER®

PEMSERTER® Stroji za vtiskovanje in pribor

Od ročnega modela za začetnike preko polavtomatske različice z možnostjo dodajanja do visokotehnoloških strojev s 4-kratnim dodajanjem in povezavo z robotom, PEM® vam za vsako zahtevo ponudi prikrojen program strojev. Možno je tudi dovajanje veznih elementov neposredno v stiskalnico uporabnika.



> PEMSERTER Katalog



PEMSERTER® stiskalnice in pribor za vstavljanje

Naš večnamenski strojni program za večjo produktivnost in kakovost.

Vse PEM vtisne elemente je mogoče zanesljivo obdelati s stroji za vtiskovanje.

Od navojnih vijakov in puš do vstavljenih matic in konektorjev.

Z obsežnim kompletom orodja so zlahka možne tudi posebne rešitve.
